Filamentwickelmaschine für FRP/GRP -Rohr und Tank

Filamentwickelmaschine für FRP/GRP -Rohr und Tank

$8000-30000 /set

Zahlungsart:	L/C,Western Union,D/P,D/A,T/T,MoneyGram,PAYPAL CASH
Incoterm:	CIF,FOB,EXW
Minimum der Bestellmenge:	1 set
Transport:	Ocean
Hafen:	all ports in china

Option:

30~25000mm

Kontaktieren jetzt

Produktbeschreibung

Produkteigenschaften

Verpackung & Lieferung

Produktbeschreibung

Produkteigenschaften

Modell: dn 30~25000

Status: New

Applicable Industry: Manufacturing Plant

Out-of-warranty Service: Video Technical Support, Online Support, Spare Parts, Field Maintenance And Repair Service

Where To Provide Local Services (in Which Countries Are There Overseas Service Outlets): Thailand

Showroom Location (in Which Countries Are There Sample Rooms Overseas): None

Video Factory Inspection: Provided

Mechanical Test Report: Provided

Marketing Type: New Product 2020

Core Component Warranty Period: 1 Year

Place Of Origin: China

Warranty Period: 1 Year

Product Name: Filament Winding Machine for Tank

Capacity: 7~11kw

Diameter: 30~25000mm

Length: 1~15m

Verpackung & Lieferung

Verkaufseinheiten

set

Filamentwickelmaschine für FRP/GRP -Rohr und Tank1



Produktbeschreibung

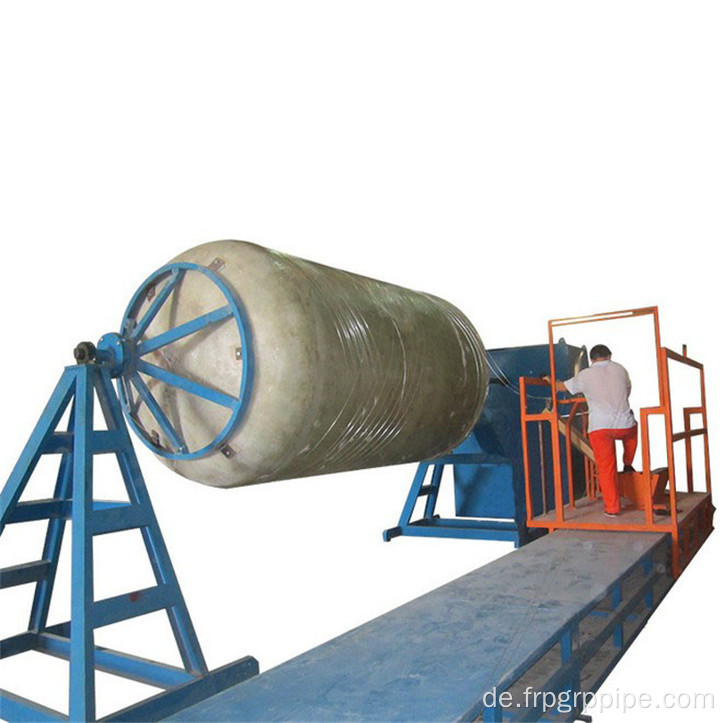

1. Einführung: FRP -Tankwicklungsmaschine werden aus drei Hauptteilen bestehen: 1) Automatisches Harzversorgungssystem 2) Die Tankwickelmaschine umfasst die Wickelplattform, das Venikel mit dem Harztank, den Hauptmaschinenkopf, die dreieckige Unterstützung, die Garnständer, der Stützring. 3) SPS -Schaltschrank. 2. Spezifikation 1) Computergesteuert 2) Englische Versionssoftware 3) CNC -Wickelmethode 4) hohe Präzise 3. Anwendung: 1) Wickel -FRP -Tank und verwandte Produkte 2) Fiberglas -Lagertank 3) Fermentationstank 4) Klärgrube 5) Große Glasfaserglas Verstärkter Plastik -Rauchtank 6) Glasfasertransporttank 7) FRP -Tank zur städtischen Abwasserbehandlung und Wasserbehandlung

FW-4000ⅲ Computersteuerungsfilament-Wickelmaschine Die Schlüsselelemente wie Wandler, Servosystem und photoelektrischer Encoder stammen aus Siemens, Deutschland; Der industrielle Kontrollcomputer wird von der Yanhua Corporation, Taiwan, hergestellt, die den chinesischen Ideograph -Chrominanz leicht operiert. Nachdem die in den Computer eingegebenen Parameter beendet werden können, kann das relative Design der Wicklungs -Linearität automatisch abgeschlossen werden. Die kombinierten Bewegungen der Hauptachse und des vom Computer kontrollierten Kutsches entsprechen den Wickelregeln, den technischen Parametern und seiner inneren Qualität sind das fortgeschrittene Niveau in China eingetroffen, und die Eigenschaften liegen unter: 1. Der Durchmesserbereich kann gewickelt werden : Dn600 ~ dn4000mm 2. Die maximale Länge: 12000 mm 3. Der Wickelwinkel: 45 ° <α <90 ° 4. Die Gesamtleistung: 10 kW 5. Die Toleranz der Positionierung: ＜ 1mm 6. Die maximale Breite des Roving -Blattes: 150 mm 7. Die Produktivität: 500 kg/h

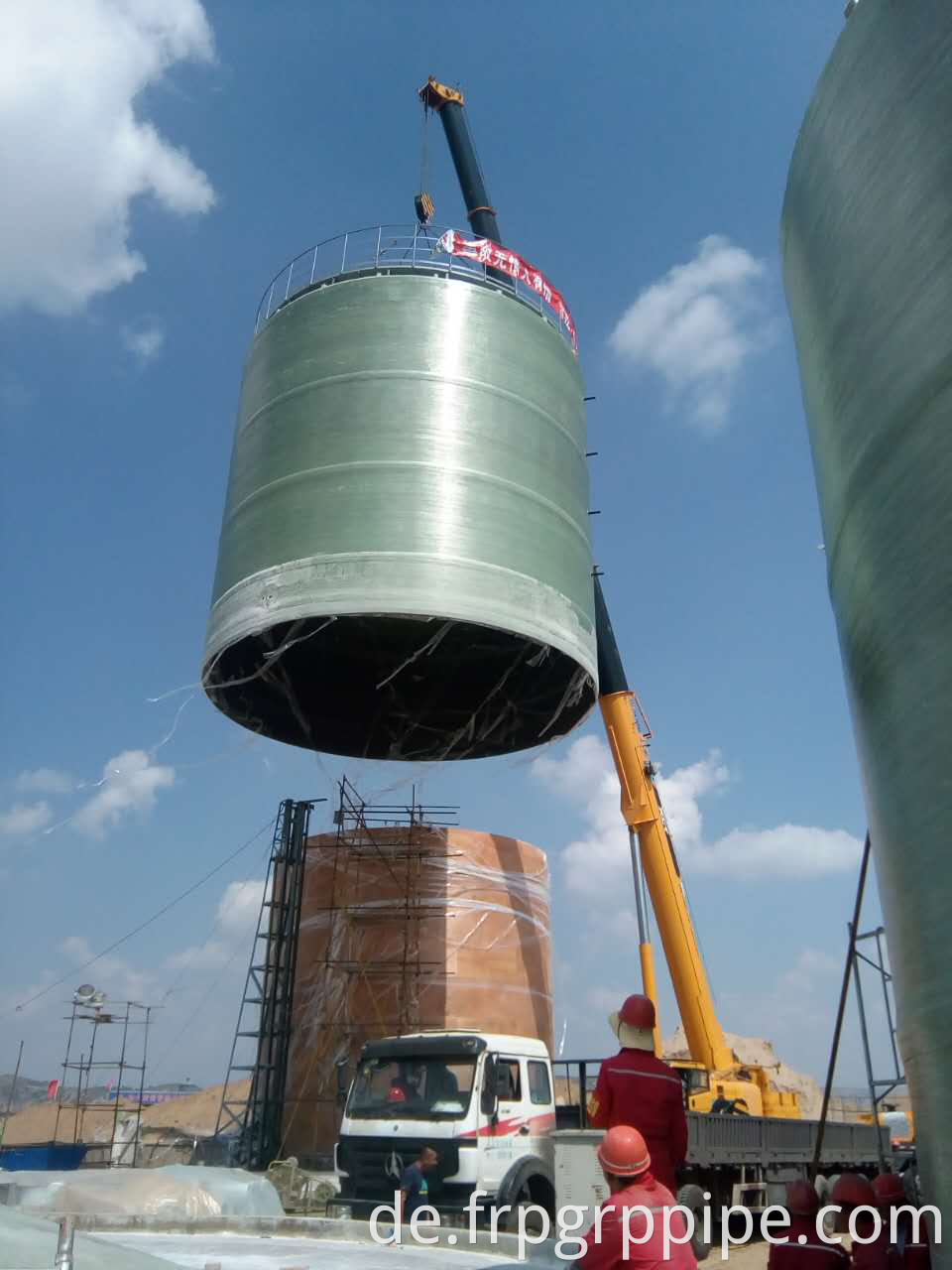

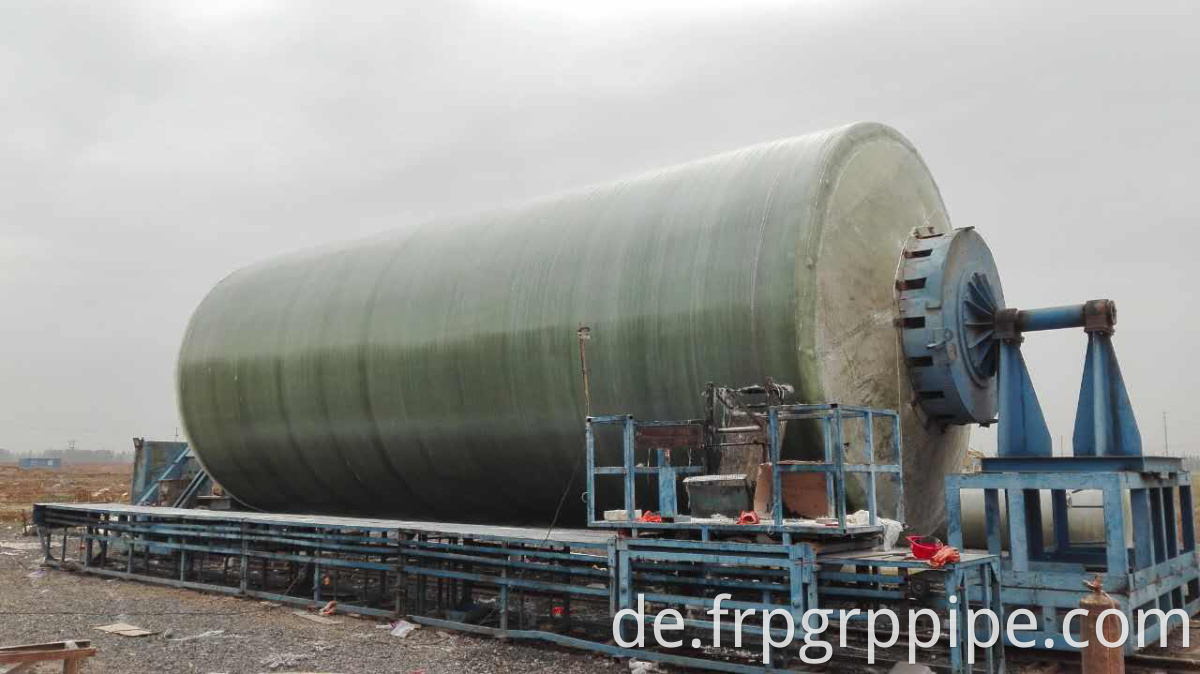

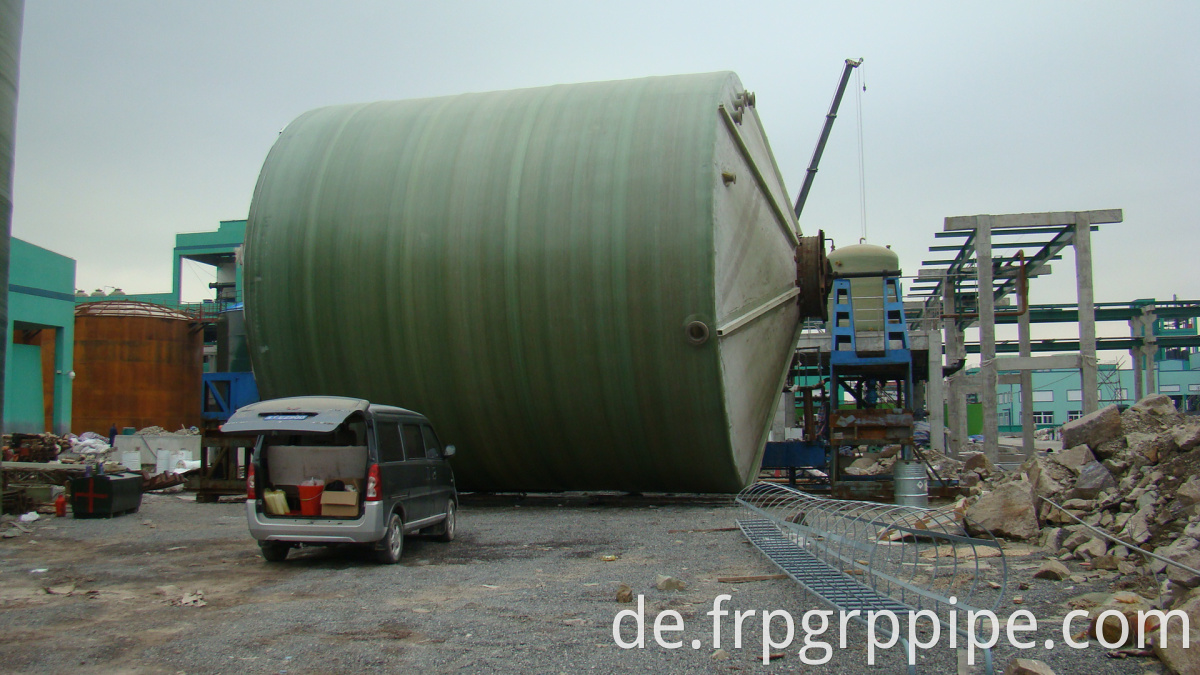

Die Wicklermaschine für groß angelegte Standorte wird durch die Transportfähigkeit eingeschränkt, der Tank, den sein Durchmesser mehr als DN4000mm beträgt, ist zum schwierigen Punkt zwischen der Bestellpartei und der Vertragspartei geworden. Um die Anforderungen der Order Party zu erfüllen, hat unser Unternehmen diese Menge der großen Standortwicklung entwickelt. Dieses Set ist eine kombinierte Struktur, kann montieren oder abmunbar sein. Das Set kann zum Kundenstandort transportiert werden. Das Set ist neben dem zusammenzubringen Grundlage des großen Panzers gemäß den Anforderungen des Kunden. Dann kann der große Tank fertiggestellt werden. I．fw-15000 Computersteuerung Horizontale Standortwickelmaschine Die Haupteigenschaften der Ausrüstung finden Sie unten. 2.1Die maximaler Durchmesser kann gewickelt sein: 15000 mm 2.2Die Maxiklänge kann gewickelt werden: 12000 mm 2.3Die Durchmesserbereich: DN4000 ~ DN15000mm 2.4Die maximales Drehmoment: 68350n · m 2.5 Die Gesamtleistung: 18,6 kW 2.6Die Maxi Breite des Roving -Blattes: 1680 mm 2.7Die Produktivität: 550 kg/h

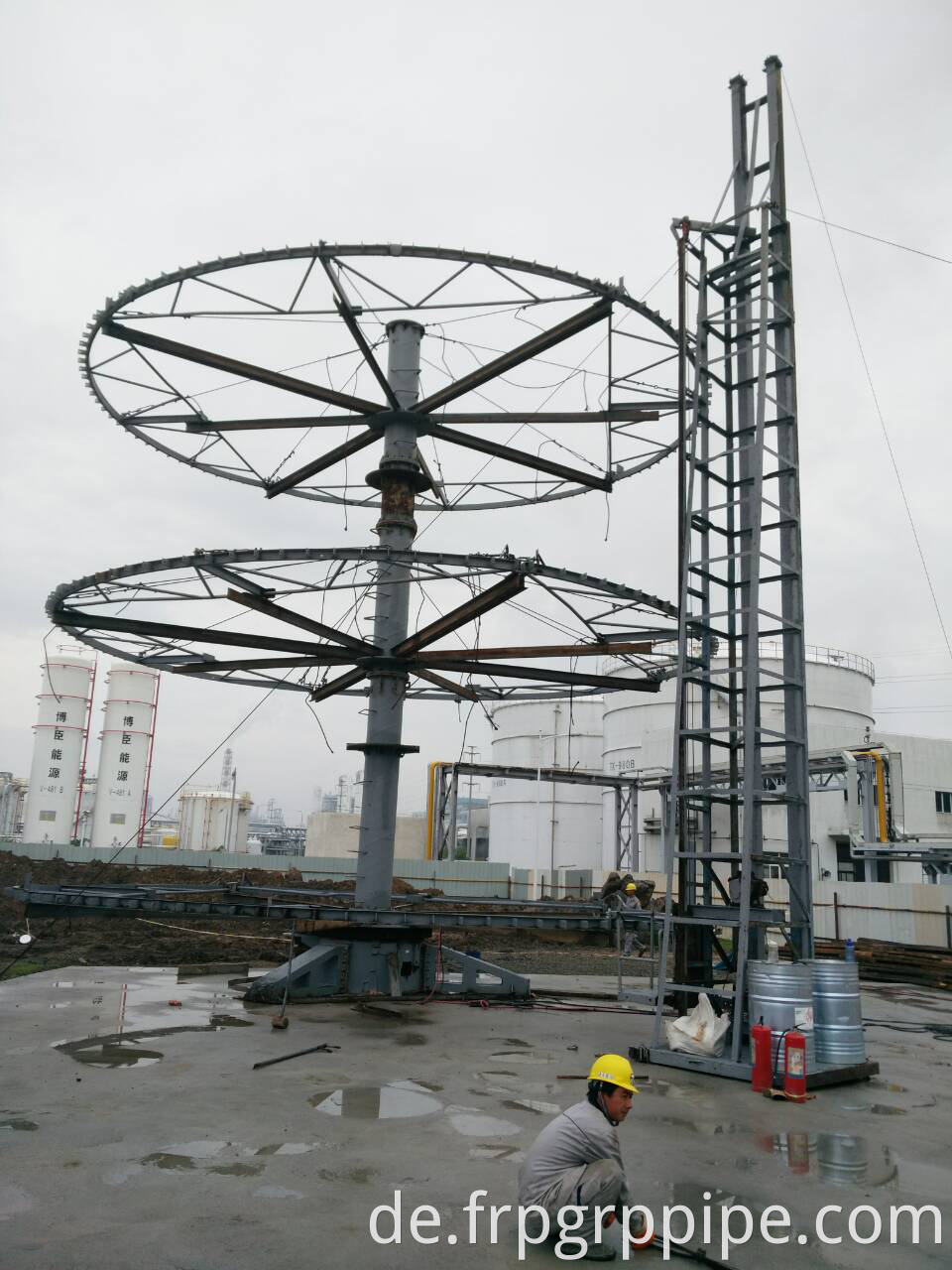

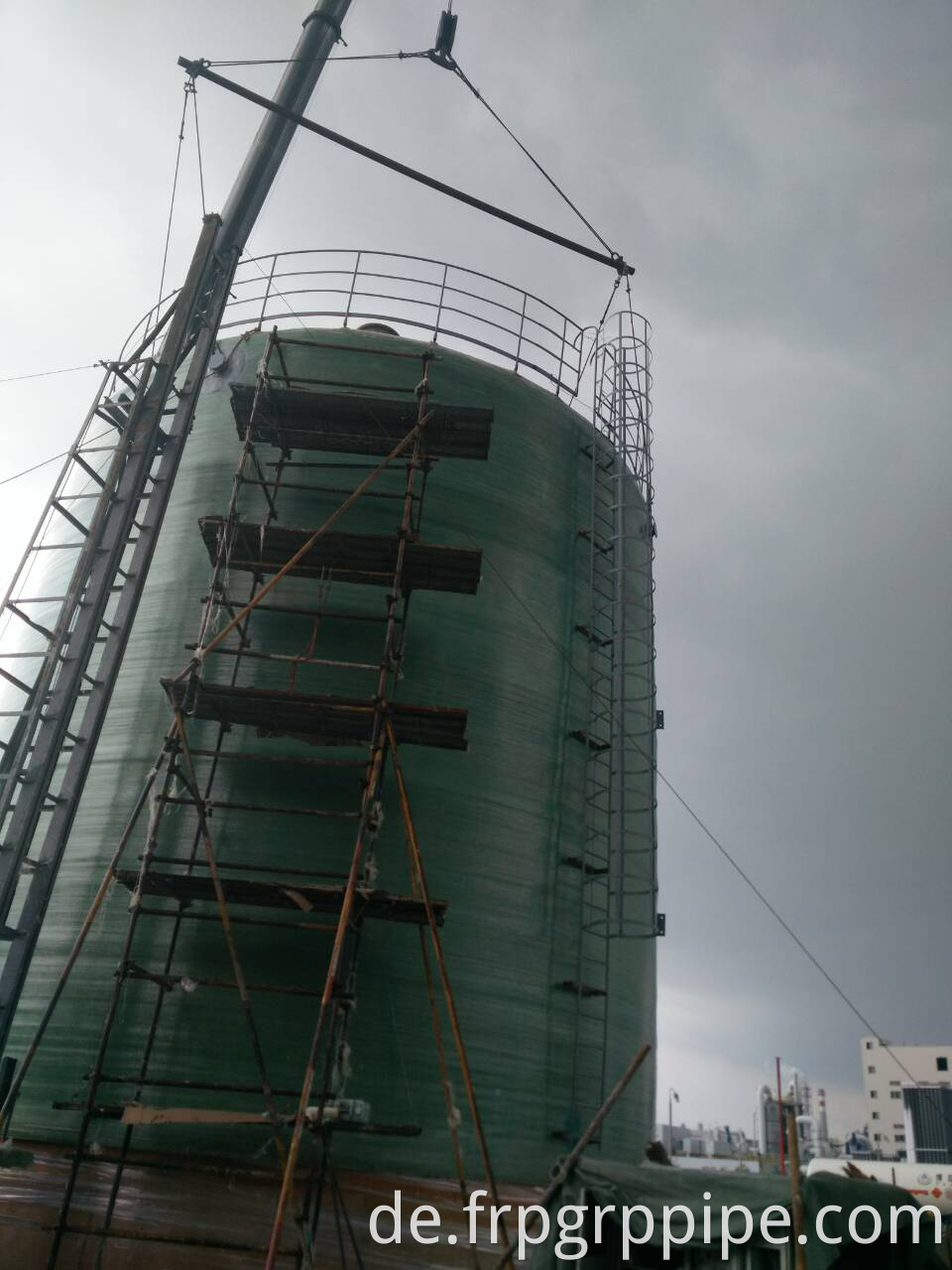

VFW-25000 Computersteuerung vertikaler Standort-Wickelmaschine 1. Allgemeiner VFW-25000 Computer Control Vertical Site Wicklungsmaschine ist die fortschrittlichste Mischung (im Folgenden als Winding Machine bezeichnet) mit einem von unserem Unternehmen entwickelten über großen Durchmesser, der die fremde fortschrittliche Technik absorbiert. Es wird vom Computer gesteuert und speziell für die Standortwicklung großer FRP -Tanks verwendet. Diese Maschine kann FRP -Tanks mit dem Durchmesser von 4 m bis 25 m mit dem geeigneten Dorn produzieren. Das Kontrollzentrum dieser Maschine ist industrieller Computer in Taiwan. Sobald die Parameter des Wicklungsprodukts eingegeben werden, kann der Computer das Design der Linearität des Tanks automatisch beenden und dann die zusammengesetzte Bewegung der Dynreldrehung und die Verschiebung der Trolley steuern, die Fiberglas, die durch Harz auf den inneren Liner eingetaucht ist, vollständig in die richtige Reihenfolge eintauchen. Diese Wendelmaschine ist die Kombination aus Technik und Wissenschaft, wie z. B. Drehung der Dorn, Verschiebung des Wagens und des Layouts des Wicklungs -Roving, werden alle von Computersoftware präzise gesteuert. Die von dieser Maschine verwundenen FRP -Produkte sind in der chemischen Industrie, in Erdöl und in der Brauerei und so weiter verwendet. 2. Parameter des Wicklungsmaschinen -Wickeldurchmesserbereichs: 4m-25 m Maximalhöhe für jeden Abschnitt: 6 m (Hinweis: Wenn es mehr als 6 m ist, kann es durch viele Abschnitte gebildet werden) Wickelwinkel: 60 ° -90 ° Max-Drehzahl des Dorn: 4,6 UPM gewebte Wanderstränge: 70* Produktivität: 500 kg/h** Hinweis: Die Produktivität und die Menge des Strangs basieren auf der Qualität des Roving
